具有圆偏振发光（CPL）特性的有机电致发光器件（CP-OLED），其核心价值在于解决3D显示技术的核心瓶颈——传统3D显示器依赖线偏振光分像技术，需通过外部偏光片分离左右眼图像，导致超过50%的光损失和亮度衰减。而CPL产生的左旋/右旋圆偏振光可直接被对应偏振眼镜接收，实现无串扰的立体成像。这种基于自发光偏振特性的技术，不仅能消除传统3D显示的光效浪费，还能显著提升裸眼3D、虚拟现实等应用的视觉舒适度和色彩保真度，因此成为下一代显示技术的战略发展方向。

作为发光核心的圆偏振热激活延迟荧光（CP-TADF）材料，相比传统手性荧光材料和贵金属基磷光材料，既能高效利用单重态与三重态激子，又可显著降低材料成本。然而当前主流的手性微扰和固有手性策略存在显著局限：柔性给-受体结构导致发射谱带过宽（通常>70nm），且普遍缺乏有效设计原则，导致手性光学响应较弱。

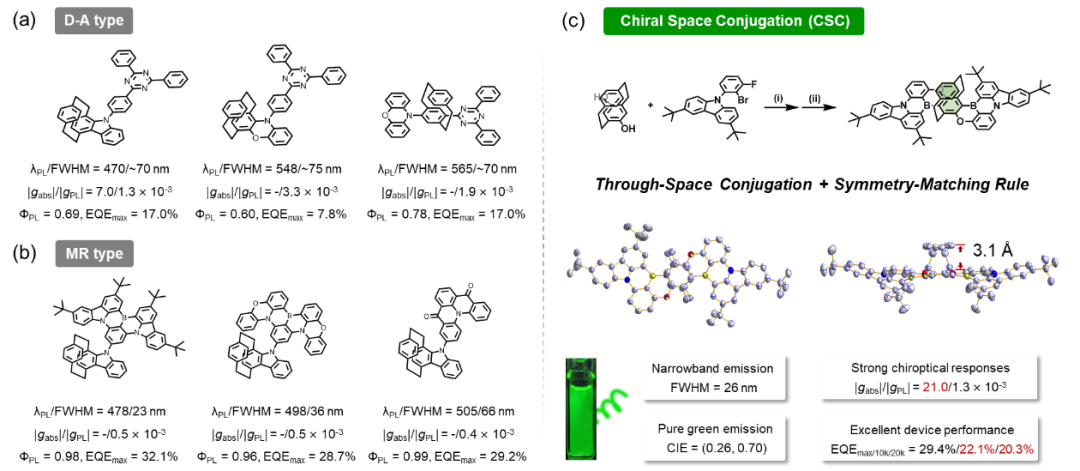

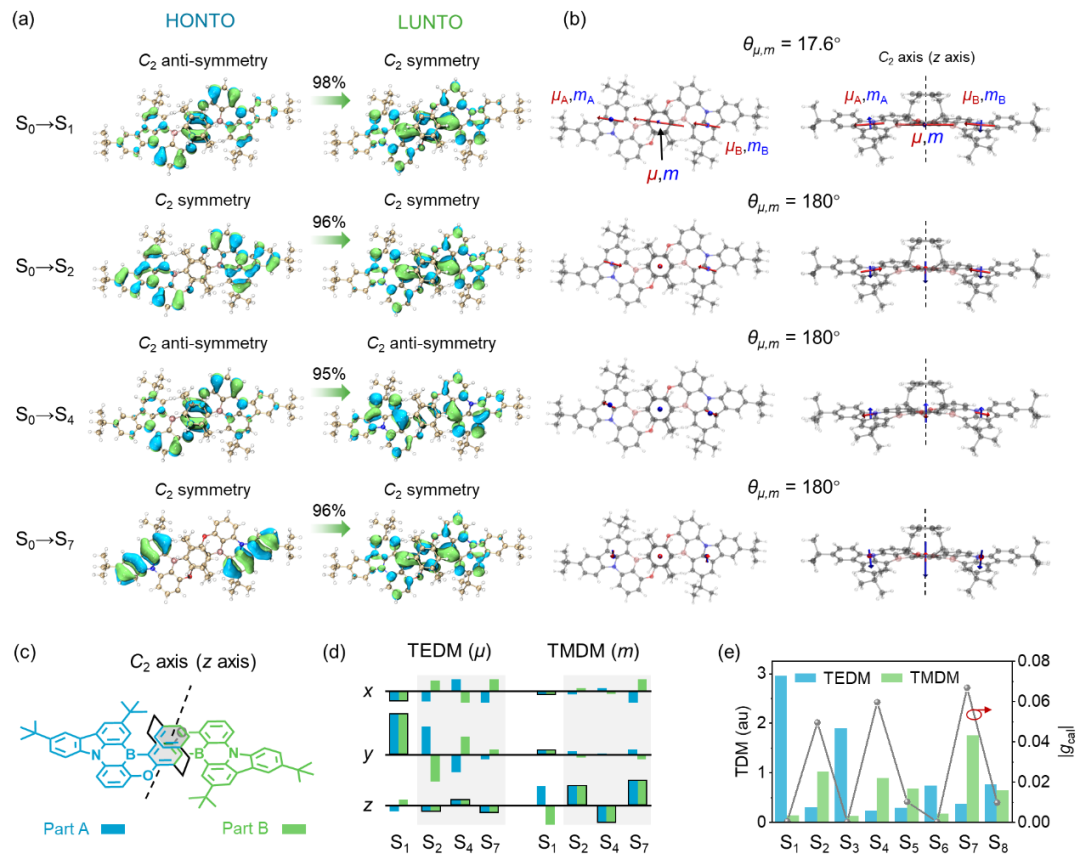

近日，季华实验室王悦、晏志平团队提出一种“手性空间共轭”分子设计策略，成功制备出兼具窄谱发射、强圆偏振响应和高效率的绿光多重共振（MR-TADF）材料。研究团队以具有平面手性的[2.2]对环芳烷（PCP）为核心构建单元，通过精密分子工程在PCP核两侧对称连接B-π-B和O-π-O共振片段，构建了具有C₂对称性的R(S)-PCP-DBNO分子。基于研究团队前期提出的“对称性匹配规则”调控机制（Adv. Mater. 2022, 34, 2204253），该设计优化了电/磁跃迁偶极矩的相对强度和空间取向，使分子片段跃迁磁偶极矩基本平行于C₂对称轴，实现迭加增强的效果，相应的跃迁磁偶极矩强度最大可提升至1.74 au，理论不对称因子（g）达到0.06。与此同时，“手性空间共轭”效应有效降低了材料激发态能级，也为MR-TADF材料的光色调节开辟了新路径。

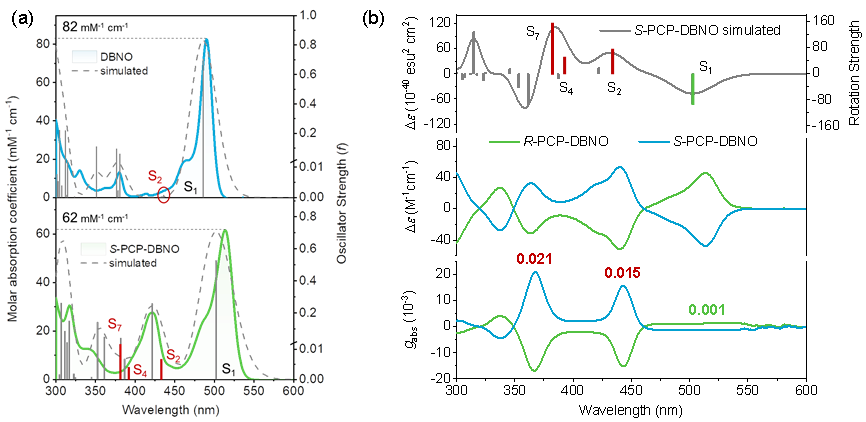

实验验证显示，在甲苯溶液中，增强的磁跃迁偶极矩使原本禁阻的S₀→S₂跃迁转为部分允许，实现一种磁跃迁偶极矩辅助的能级跃迁。归因于增强的磁跃迁偶极矩，手性单体在393和439 nm处表现出较大的吸收不对称因子（g_abs），分别为0.021和0.015，显著超越多数手性有机小分子。独特的空间共轭结构同时赋予材料纯绿光发射特性，最大发射峰为526 nm，半峰宽仅为26 nm，量子产率在0.9以上，CIE坐标为（0.26, 0.70）。

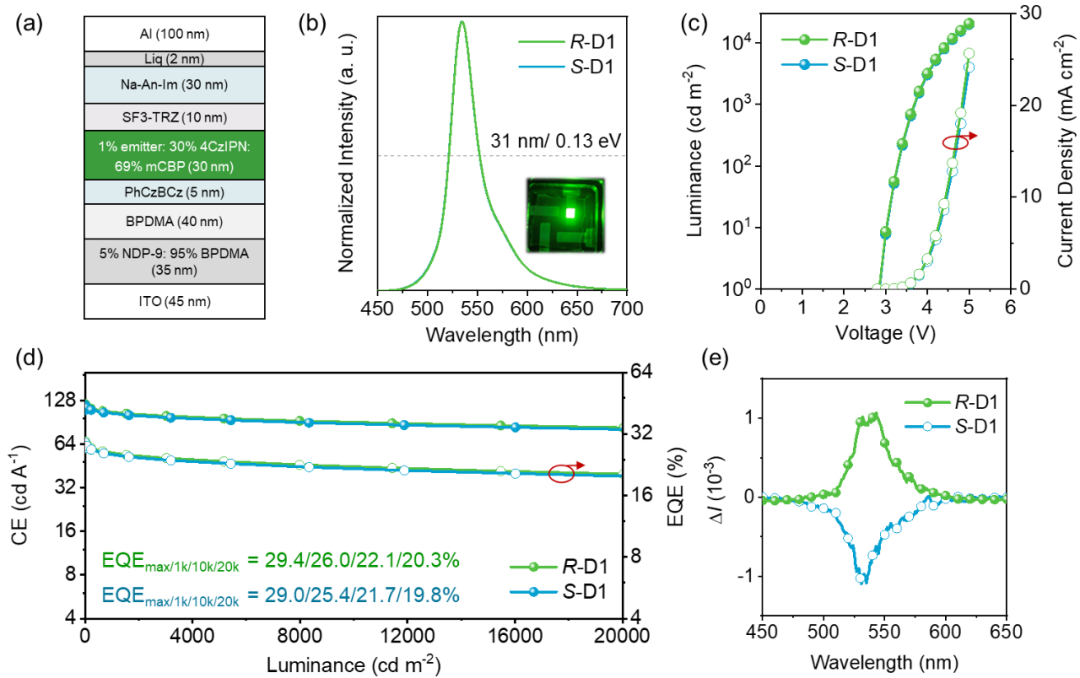

基于R(S)-PCP-DBNO构建的敏化CP-OLED器件实现535nm的最大发射峰和31nm的半峰宽，CIE坐标为（0.30，0.67）。值得注意的是，敏化剂与客体的协同作用使电致发光器件突破241kcd/m²的超高亮度和29.4%的外量子效率，并且在20,000cd/m²高亮度下仍保持在20.3%。此外，“手性空间共轭”结构赋予器件稳定的圆偏振电致发光特性，电致发光不对称因子∣g_EL∣在不同亮度下都能维持在10⁻³量级。

该研究证实了手性空间共轭（CSC）策略在调控MR-TADF材料激发态特性方面的有效性，成功实现强手性响应与光谱红移的双重突破，为手性光电器件提供了关键材料设计方案。该工作以“Symmetric Multi-resonant TADF Emitters via Chiral Space Conjugation towards Strong Chiroptical Responses and Narrowband Green Circularly Polarized Electroluminescence”为题发表在材料科学期刊Adv. Mater. （DOI: 10.1002/adma.202511230，IF = 26.8）上，晏志平副研究员为论文第一作者，毕海研究员和王志恒副研究员为论文通讯作者。
